Máquina Cortadora de Bobinas MFS70

Máquina Cortadora de Bobinas Automática 2 eixos
MFS70 - Frontal SEM SCANNER

Máquina Cortadora de Bobinas MFS70

Máquina Cortadora de Bobinas Automática 2 eixos

Ø Máximo corte: 350mm

Compr. máx.: 1600mm

Produtividade EM DOBRO, com sistema carrossel 2 eixos, permitindo uma produção constante!

Solicitar orçamento

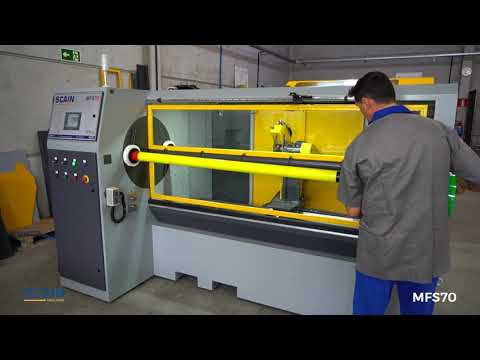

Clique e veja a máquina em funcionamento!

Acessórios

Acesso remoto
Afiador de disco de corte
Ângulo variável automático
Apoio ponta de eixo
Laser medição comprimento de bobina

Sistema Carrossel

GANHOS DE ATÉ 100% EM PRODUTIVIDADE

A Cortadora de Bobinas da Metalúrgica Scain trabalha com o sistema carrossel, que elimina tempo de setup, permitindo, dessa forma, que a operação dos cortes continue enquanto é feita a remoção de uma nova bobina. Sendo assim, uma Máquina Cortadora de Bobina da Scain é uma excelente escolha.

Segurança garantida pela NR12

PROCESSO PRODUTIVO COM TOTAL SEGURANÇA

A Cortadora de Bobinas da Metalúrgica Scain possui um sistema de segurança que está 100% adequado a Norma Regulamentadora Nº12, ou apenas NR12. Criada em 1978, ela tem como objetivo garantir que máquinas como a Cortadora de Bobinas da Scain sejam seguras para quem a opere não tenha problemas.

VANTAGENS DE UMA MÁQUINA CORTADORA DE BOBINA

O primeiro ponto de destaque da Máquina Cortadora de Bobina da Metalúrgica Scain é o Sistema de Carrossel Duplo, que permite efetuar cortes em um eixo, enquanto o outro fica do lado de fora do equipamento. Sendo assim, é possível fazer a colocação e a retirada de materiais sem ter que parar o trabalho na Cortadora de Bobina.

Ainda assim, o sistemas de monitoramento da eficiência de produção, ou em outras palavras, o tempo de máquina trabalhando e também parada, conta com um alarme de produtividade que pode ser configurado conforme a necessidade.

Do mesmo modo, o sistema de LOG de eventos, ou, parametrizações e alarmes, da Máquina Cortadora de Bobina da Scain permite acesso a um relatório com histórico de tudo que aconteceu e acontece com a máquina. Sendo assim, é possível exportar esses dados para uma análise detalhada das informações contidas ali.

O ajuste eletrônico da largura e quantidade de cortes, bem como o controle independente do refilo, a criação de receitas de cortes por meio de programas específicios para cada tipo de material são outras das vantanges da Cortadora de Bobina.

Ainda é possível destacar que a Máquina Cortadora de Bobina permite montar um mix de refilo e até 3 cortes diferentes para serem utilizados em uma mesma bobina.

CARACTERÍSTICAS TÉCNICAS DA CORTADORA DE BOBINA

Eixo principal e disco de corte motorizados | Controle eletrônico RPM para ambos;

Movimentação dos carros sob Guias Lineares;

 Acionamentos através de Servo Motores;

 Eixo principal revestido por buchas de poliuretano | Sistema de troca rápida do revestimento;

 Contraponto pneumático;

 Fixação da bobina através de bucha expansiva | Zero perda de material para fixação;

 Sistema de lubrificação automática (borrifamento) | Com calhas e filtros para retorno do líquido excedente;

 Estrutura com pintura epóxi (TOP COAT) |Com encaixes para facilitar transporte.

 Estrutura do carrossel em aço com visores em Policarbonato Cristal

CONSUMÍVEIS E COMPONENTES DE REPOSIÇÃO (SPARE PARTS)

Possuímos todos os consumíveis necessários para manter sua produção sempre rodando com  segurança e confiabilidade:

 Buchas de revestimento do eixo;

 Discos de corte;

 Fluído de refrigeração do disco de corte;

 Serviço de afiação dos discos

 Eixos especiais com Ø menores que 3”(76,20mm)

 Spare Parts de fabricação própria

Máquina Cortadora de Bobina: materiais que podem ser cortados:

Manta Asfáltica                                                  Filme Stretch (Até a 140mm)

Fita VHB (massa acrílica)                                  Tecidos diversos (cretone, algodão, TNT)

Fita isolante (PVC)                                              Feltros diversos

Fita de empacotamento                                    Borracha natural

Fita adesiva dupla face                                      Vinil para comunicação visual

Fita de demarcação de solo                              Espumas diversas (PU, EVA, Polietileno)

Fita crepe                                                            Esparadrapos

Fita alumínio                                                      Entre inúmeros outros materiais...

Ficha Técnica

Dimensões 3000 x 1800 x 1900 mm (altura)
Área layout instalação 4500 x 3500 x 2500 mm (altura)
Peso líquido 1000 kg
Ar comprimido Pressão mínima 5 BAR
Potência instalada 14 Kva
Voltagem trifásico 220V / 380V / 440V
Diámetro máx. corte 350 mm
Peso máx cada bobina 40 Kg
Comprimento máx. de corte 1600 mm
Precisão de corte 0,05 mm
Laudo ART 9671192
  • Dimensões
  • 3000 x 1800 x 1900 mm (altura)
  • Área layout instalação
  • 4500 x 3500 x 2500 mm (altura)
  • Peso líquido
  • 1000 kg
  • Ar comprimido
  • Pressão mínima 5 BAR
  • Potência instalada
  • 14 Kva
  • Voltagem trifásico
  • 220V / 380V / 440V
  • Diámetro máx. corte
  • 350 mm
  • Peso máx cada bobina
  • 40 Kg
  • Comprimento máx. de corte
  • 1600 mm
  • Precisão de corte
  • 0,05 mm
  • Laudo ART
  • 9671192
